연속압축성형공법을 활용한 열가소성 복합재 제조기술
연속압축성형공법(Continuous Compression Molding)을 활용한 산업용 열가소성 복합재 성형 기술 및 제품
특성
- 다양한 원사소재 적용 가능
- 제품 사용 용도에 적합한 열가소성 수지 선정 가능
- 기존 소재(Steel, Aluminum)대비 동일 조건에서 경량화, 고강도 특성
- 연속 프레스 공정 도입을 통한 성형시간 및 난이도 감소
- 시제품 생산 테스트 및 양산 생산 가능

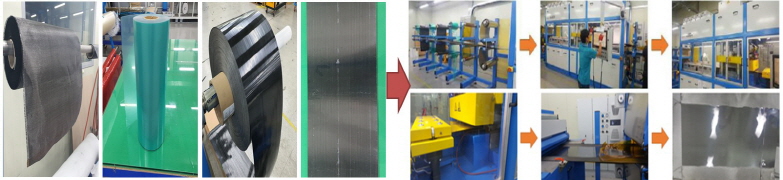

연속압축성형공법을 활용한 열가소성 복합재 제조기술
사양 및 물성
사양
- 온도 : Max. 400℃
- 압력 : Max.1,450kN
- 폭 : 660mm
- 속도 : Max. 50m/hrs

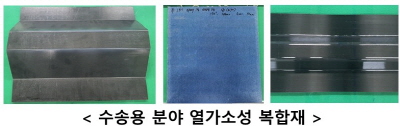

용도
- 고강도, 경량특성이 요구되는 수송용(자동차, 항공 등) 분야
- 전자제품 하우징, 스포츠레저 용품 분야
물성
| 구분 |
사용수지 |
사용직물 |
두께(mm) |
굴곡강도(Mpa) |
| 1 |
Nylon |
Carbon 3K, 6Ply |
1.32 |
740 |
| 2 |
Nylon |
Glass 300tex, 8Ply |
1.34 |
514 |
Hybrid UD-Prepreg
탄소섬유사, 아라미드섬유사를 교호로 배열한 섬유들을 공급한후 섬유사들의 표면 및 이면에 수지 함침하는 고강도 하이브리드 일방향 프리프레그의 제조방법
특성
- 외력에 의한 변형시 높은 비틀림 강성과 높은 손상허용치(Damage tolerance) 등 우수한 물성을 가짐
- 전단파괴를 방지하고 층간 분리를 방지하여 Composite Tube의 수명연한을 향상 시킬 수 있으며, 무게 경량화 및 충격강도를 향상시킬 수 있음

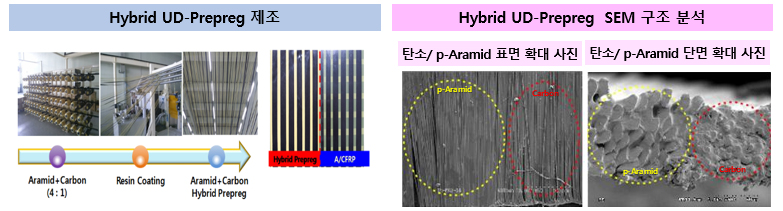

고강도 하이브리드 일방향 프리프레그의 제조방법
사양 및 물성
사양
| Item |
사용원사 |
보빈갯수 |
FAW(g/m2) |
Resin Wt.(g/m2) |
R/C(%) |
비고 |
| #1 Hybrid Prepreg |
T700SC-24K/헤라크론1,500d |
144/16(9:1) |
100 |
61 |
38 |
폭465mm |
| #2 Hybrid Prepreg |
T700SC-24K/헤라크론1,500d |
127/26(5:1) |
107 |
66 |
38 |
폭600mm |
충격강도(내충격시험)
| 구분 |
Laminate Structure |
Peak Force (N) |
Total Energy (J) |
| 1 |
CCCCC |
4912.001 |
31.2040 |
| 2 |
CCCAC |
6930.890 |
43.2870 |
| 3 |
CCCHC |
7232.780 |
45.9990 |
| 4 |
CCACC |
6891.057 |
42.2340 |
| 5 |
CCHCC |
9233.849 |
42.3820 |
| 6 |
CCCCA |
5434.019 |
44.4390 |
| 7 |
CCCCH |
5522.070 |
39.0020 |
적층구조 C:Carbon, A:Aramid, H:Hybrid

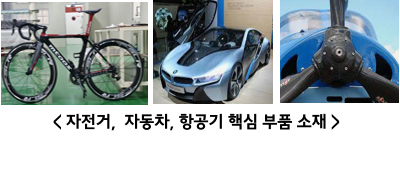

용도
- 차세대 복합재료 소재 : 자동차 프레임, 자전거, 비행기 부품소재 등
- 건축보강재, 건축가설재 등 다양한 건축자재용 복합재료 소재로 응용이 가능
고강도 세섬 Polyester 소재 제조기술
강도 7.0g/d이상의 20~40de급 세섬 Polyester 소재 제조 공정 기술
특성
- 공정단축 및 기존 소재 대체로 인한 원가절감
- 100% 수입 의존인 고강력 Nylon66 소재를 대체하여 원료수급이 용이
- Polyester 소재 변경으로 인한 기존 대비 우수한 일광견뢰도 및 가공성이 용이
- 색상 발현 및 fliament간 공극 최소화로 인한 공기투과도 우수
- 시제품 생산 테스트 및 양산 생산 가능

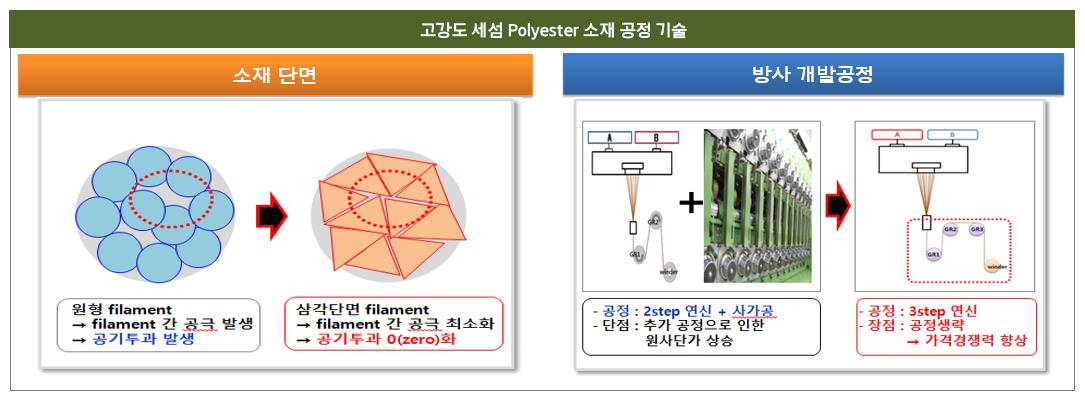

고강도 세섬 Polyester 소재 공정 기술
사양 및 물성
사양
- 방사온도 : Max. 318℃
- 방사압력 : 75/190 bar
- 방사속도 : 4,000 rpm
- 연신비 : 3.8
용도
- 고강도, 경량특성이 요구되는 항공스포츠 (열기구/고공낙하산/패러글라이더) 등 생활용 분야
- 자동차 타이어코드 및 산업용 분야
물성
| 구분 |
PET 20de(원형) |
PET 20de(삼각) |
| 섬도(de) |
19.5 |
19.8 |
| 강도(g/d) |
7.28 |
6.65 |
| 신도(%) |
16.7 |
19.7 |
| 균제도(U%) |
1.1 |
1.2 |
열방성 액정폴리에스테르(LCP) 필라멘트사
열방성 액정폴리에스테르(LCP) 슈퍼섬유중 유일하게 용융방사로 제조하고 있는 섬유로 용융액정방사시 결정화 및 배향기술과 열처리 기술을 통해 강도 25g/De, 탄성율 900g/De, 섬유직경 20∼35㎛ 수준의 액정폴리에스테르 필라멘트 섬유
특성
- 우수한 기계적 성질과 높은 절단저항성
- 낮은 온도에서의 고강도와 고탄성
- 낮은 선형팽창률과 성형수축율
- 우수한 충격강도
- 우수한 내열성, 전기절연성 및 내화학성
- 매우 낮은 수분흡수성

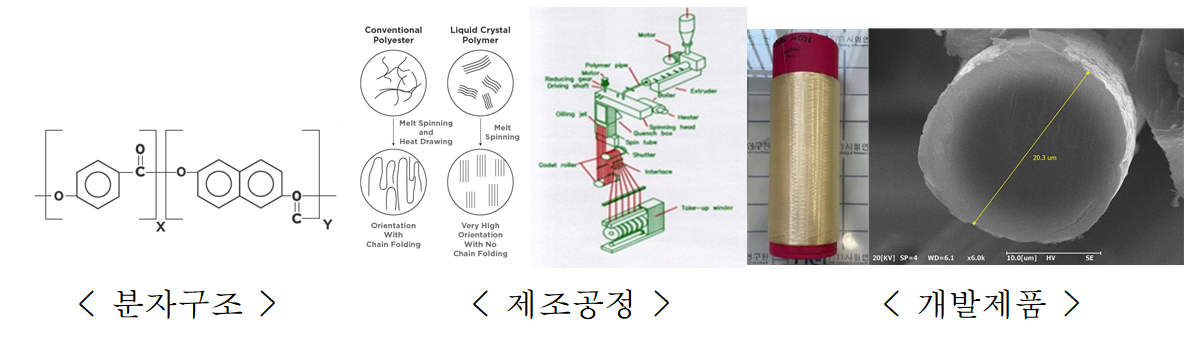

개발공정
제품 사양 및 물성
제품 사양 및 물성
|
섬도(De) |
강도(g/De) |
모듈러스(g/De) |
신도(%) |
| LCP 200 |
200 |
25.0 |
900 |
3.0 |
용도
용도
- 자동차용 : 내열호스 보강재, 벨트 보강재
- 해양수산용 : 어망, 낚시줄, 로프
- 우주항공용 : 섬유강화복합재, 고공풍력발전기 비행선
- 안전보호용 : 보호네트, 안전그물망, 방열복, 보호용 장갑 등
